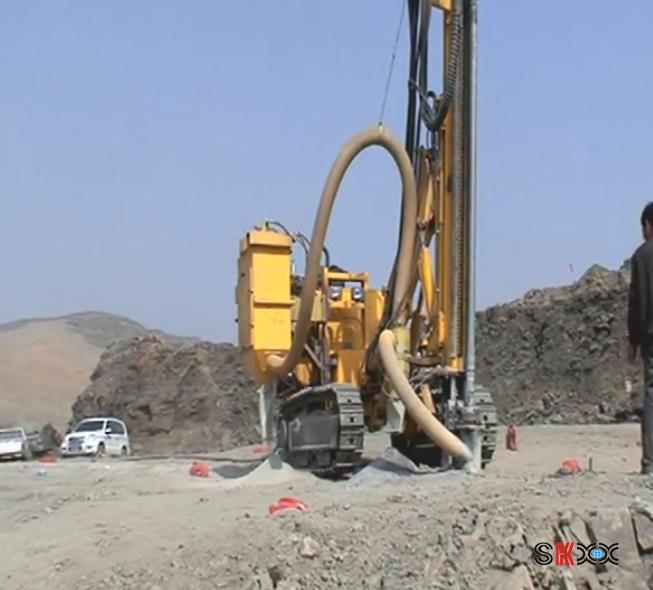

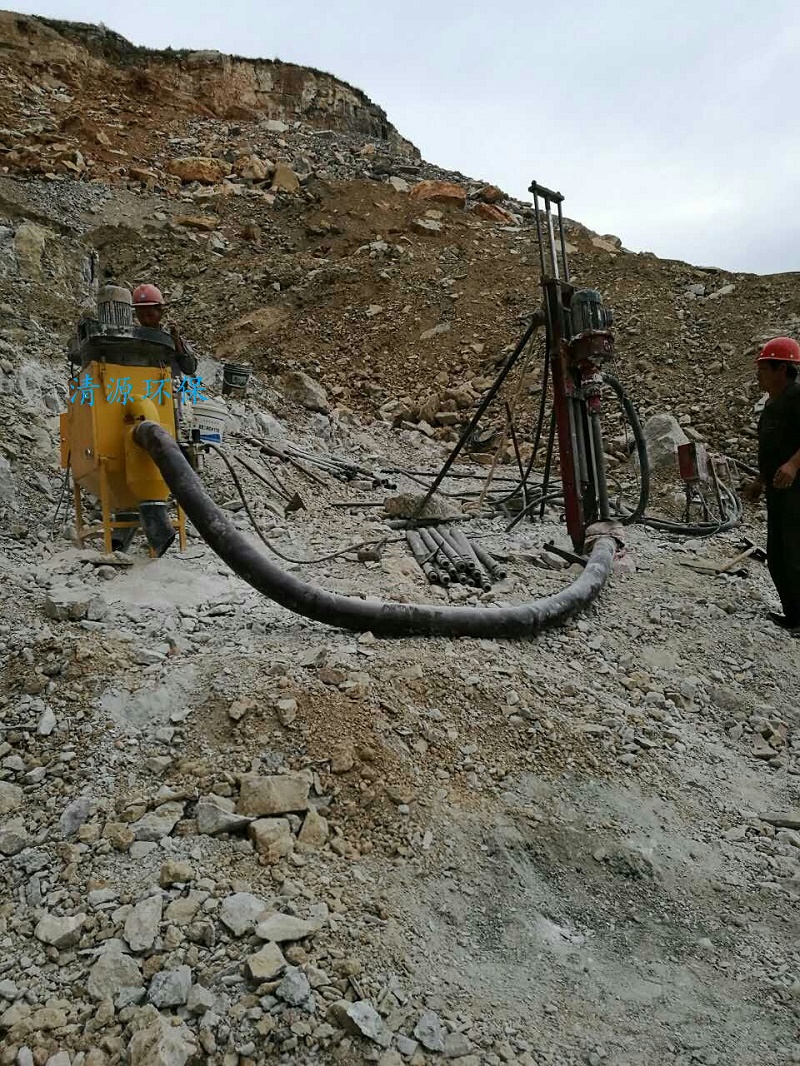

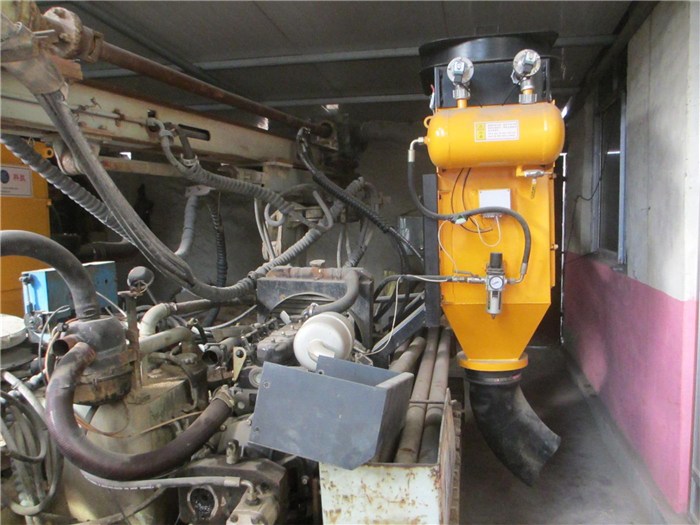

清源環保公司生產的礦山潛鉆孔機除塵器的主要動力機械是離心式通風機。當巖粉排出孔后，首先捕集在集塵罩中，較粗的巖渣落在孔口的周圍，接著含塵氣流進入沉降箱中進行沉降，較粗顆粒的巖渣落于箱中。然后含塵氣流進入旁室旋風除塵器，在這里進一步捕集和沉降，_后進入到脈沖除塵器中通過濾袋過濾，過濾后的粉塵留在除塵器內，凈化后的氣體通過管道排入大氣中。脈沖除塵器內部的粉塵用螺旋輸送機排出。
目前國內外露天鉆機上采用了多種形式的干式除塵器。比如國產的重型鉆機KQ-250采用了沉降箱-旋風除塵器的系統，重型潛孔鉆機KQ-200采用了沉降箱-旋流器-氣動脈沖除塵系統；中型的潛孔鉆機KQ-150采用了沉降室-多管旋流除塵系統；在進口的美國45-R型牙輪鉆機上采用了大型的集塵罩-沉降室-拋擲器及機械離心分離器的除塵系統。事實證明，以脈沖布袋作為末級的干式除塵器系統的除塵效果比較顯著。
礦山潛鉆孔機除塵器的各級除塵裝置結構：
捕塵罩是直接罩在孔口上的箱形體或圓錐形體，在捕塵罩的上方有一圓形孔，鉆桿從其通過。捕塵罩一般由上罩體、中罩體、下罩體、護口筒及排塵管等部件組成。上罩體固定在心環上，可以隨著定心環一起沿著鉆架上下移動，排塵管的出口處接有橡皮鏈接碗，它可以在沉降室的側壁上自由的滑動，且緊密的貼在沉降箱的吸風口處。中罩體是為鉆鑿傾斜炮孔而設計的。巖渣及含塵氣流排出孔口后，由于進入捕塵罩的體積突然增大，因此氣流壓力大大下降，于是較粗部分的巖渣大多數沉降在捕塵罩中。
沉降箱是緊接捕塵罩之后的以及重力除塵裝置，它借助巖粉的重力作用進行除塵，氣除塵粒度一般在0.5毫米以上，它由沉降箱和自動放渣機組成。
旋風除塵器是一種簡單的除塵裝置，它可以單獨使用，也可以與其他的除塵裝置聯合使用。在潛孔鉆機除塵系統中，它是作為其中_除塵裝置使用的，這種除塵器是借助含塵氣流的離心作用使粉塵分離的。旋風除塵器的除塵粒度一般為5-500微米，含塵氣流從入風接頭進入外圓筒與排風管之間的環形空間之后，塵粒在離心力及空氣阻力的共同作用下，急速的向筒壁方向移動。與此同時，在氣流夾持及自重力的作用下，塵粒又以很快的速度向筒低方向移動。_后在圓錐體的內部空間沉降下來。粉塵定期的經排塵口排出。沉降后的氣流經排風管的內孔以螺旋線的形式向上排入下_除塵裝置。
