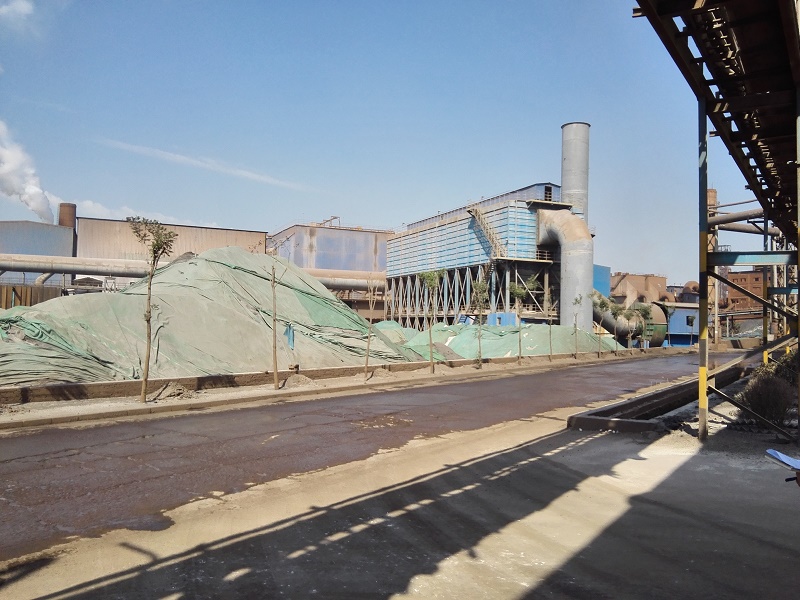

1） 長袋離線脈沖布袋除塵器釆取離線反吹形式，可實現設備不停機檢修和布袋更換，有結構上獨立的殼 體。除塵器主要由灰斗、過濾室、凈氣室、進口煙箱、出口煙箱、脈沖清灰裝置、電控裝置、 閥門及其它等部分組成。
2） 灰斗及排灰口的設計，灰能自由流動排出灰斗，灰斗下部還設有外排灰接口， 該接口下方連接有氣力輸送系統，將外排灰送至脫硫灰?guī)臁?br />3） 采用半干法脫硫?qū)Ｓ妹}沖噴吹布袋除塵器，適合高濃度及高粘度粉塵過濾。除塵器 負荷范圍應能滿足燒結機主機負荷的變化，在負荷調整時有良好的、適宜的調節特性，在燒 結機正常運行的條件下能可靠和穩定地連續運行。
5） 清灰模式、間隔、強度均可通過邏輯控制程序調整。
6） 除塵脈沖噴吹清灰用氣、氣力輸送用氣利儀用氣分開設置，以各自系統氣壓穩 定。獨立儲氣罐和流量計。
長袋離線脈沖布袋除塵器本體
（a） 除塵器本體（過濾室）箱板
除塵器過濾室箱體板釆用壓型板組裝形式，壓型板工廠化生產，耐壓強度大，生產過程 中產品精度和質量全程控制，運輸安裝方便，外形美觀。
除塵器殼體采用耐候鋼，板厚^6mmo焊接采用專用焊材。灰斗等釆用鞍鋼產鋼板，板 厚^6nmio板厚要求上公差。
灰斗斜壁與水平面的夾角不小于60。。每個灰斗設置一個密閉性好的雙層人孔門。灰斗 板厚8傾。灰斗有良好的保溫措施，灰斗的加熱釆用電加熱方式，外側要有良好的保溫措施， 保持灰斗壁溫高于煙氣露點溫度15°C以上。
除塵器灰斗及箱體設有電伴熱，由除塵設備廠家制作供貨及安裝。電伴熱設有控制箱， 釆用滿足標準、新節能產品.
（b） 花板
除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛濾袋組件，同時將作為除塵 器濾袋組件的檢修平臺。濾袋釆用縱橫直列的矩陣布置方式，合理地利用了矩形的箱體空間。 合理的濾袋中心距了含塵氣體在濾袋間氣流的抬升空間，同時避免了濾袋晃動可能產生 的碰撞。
布袋花板孔采用專用沖壓模具冷壓加工完成，一次成型,花板孔光滑無毛刺，花板表面 平整，平面度偏差不大于3/1000,對角線長度誤差不大于2mni,花板孔中心偏差±0. 1傾。 花板板厚6傾。采用精密工藝加工的花板和高精度定位的噴吹管了噴吹嘴軸線和濾袋組 件軸線的重合，從而了整套噴吹清灰系統的可靠、有效。
濾袋采用彈性漲圈固定在花板上，確保無泄漏，拆裝方便；濾袋骨架支撐在花板上，不 設壓緊裝置，方便抽出框架更換濾袋。
（c） 濾袋、框架
濾袋框架采用微機控制的多點焊接生產線制作?？蚣艿目v筋和支撐環分布均勻，焊接過 程分為：加壓、預熱、焊接、緩冷、成型、卸壓等工藝，自動按序完成。確?？蚣芎附雍蠊?滑、無毛刺，并且有足夠的強度，無脫焊、虛焊和漏焊現象。框架碳鋼，進行酸洗、涂有機 硅處理，提高使用壽命，對濾袋的磨損少，拆卸方便，剛度高，壽命長。骨架型式釆用整體 式。
濾料質量直接影響除塵器的除塵效率，濾袋的壽命又直接影響到除塵器的運行費用。濾 袋材質根據煙氣的粉塵、溫度、含酸堿、含氧量、含水量等條件選取濾料。
（d） 除塵器凈氣室倉蓋
除塵器頂部釆用高凈氣室結構，除塵器頂蓋釆用工廠生產的剪沖密封頂蓋,確保變形小、 密封釆用耐溫槽式密封膠條，頂蓋內側加固設隔熱保溫夾層，倉蓋重量、大小適合人工開 啟。方便日常維護。除塵器本體漏風率＜2% （在進出口設計標準的測漏風檢測孔）。
（e）離線閥
離線閥釆用氣動快開蝶閥形式，動作簡單、迅速、可靠，避免傳動故障率高所引起的麻 煩?？蓪崿F(xiàn)布袋除塵器在線檢修和更換布袋。。離線閥應水平垂直布置，且具備方便進行閥 體檢修的特點。離線閥有兩個位置檢測接近開關，接近開關信號進入PLC系統，接近開關選 用進口品牌：B+F、TURCK、施耐德.
（f）脈沖閥
脈沖閥選用低壓快速4”淹沒式脈沖閥，其阻力小，啟閉迅速，脈沖寬度大，噴吹壓力 適應范圍大，脈沖閥膜片使用壽命長。脈沖閥不設地操作箱。
（g）噴吹管
清灰用的噴吹管用無縫管噴吹管的直徑為108mm,材質20號鋼，借助校直機進行直線 度校正。噴嘴與噴吹管的焊接釆用了工裝模具，二氧化碳保護焊接，減少變形。噴吹管借助 固定裝置安裝在花板上部，了噴吹管與花板中心的同心度。
噴嘴為超音速引射噴嘴，噴嘴釆用非等口徑及類似文氏管流線型設計和加工手段（模具 拉壓翻邊而成），使每根噴吹管上的每個噴吹嘴的出氣量相當，流線型設計使氣體動力性能 好，脈沖氣流射流能量大帶入大量氣體進入濾袋，清灰效果好。
（h）長袋離線脈沖布袋除塵器釆用合理的進風方式和氣流分布，減輕布袋的過濾負荷。
（i）每臺除塵器的進口煙道設計合理，以便布袋各氣室流場均勻。在除塵器進口設 氣流分布裝置，設600X600的格柵氣流分布裝置，方便檢修濾袋和灰斗。除塵器進口設大 顆粒粉塵去除裝置。
（j）殼體密封、防雨，殼體設計盡量避免出現死角或灰塵積聚區。
（k）清灰脈沖閥的動作靈敏可靠，脈沖閥為進口，使用壽命為100萬次。
（l）為了噴吹管與花板的袋孔能夠嚴格對中，從而清灰效果和保護濾袋，本除 塵器設獨立的上箱體。上箱體安裝于袋除塵器頂部的圈梁上。這種結構可整體吊裝，縮短工 期，質量。除塵器上箱體花板厚度6nun,進出口風道斜隔板厚度8mm并加強后雙面焊接, 除塵器設有風道隔板檢修人孔，大小為650X650,上箱體頂部設計人字形屋頂，與水平傾 角為5度，便于散水。
（m）中箱體設計對除塵器的運行阻力以及濾袋的壽命等各項關鍵性能具有直接影響。含 塵氣體由進風管進入中箱體下部，進入灰斗，灰斗上部與中箱體內設有導流板，使氣流均勻 分布通過濾袋，較大粉塵顆粒在此過渡區沉降，并合理分配氣流，設計時綜合考慮各部位的 氣流速度：通道內的流速、濾袋之間的水平流速、濾袋之間上升流速。避免粉塵和氣流對濾 袋的沖刷，降低除塵器運行阻力?；叶穬?nèi)設計爬梯，方便人員上到中箱體導流板檢查布袋情 況。
（n）除塵器整體阻力小于1500Pa,箱體加工確保變形量允許公差范圍內，避免摩擦布 袋。
